串激電機綜合性能測試案例 ：

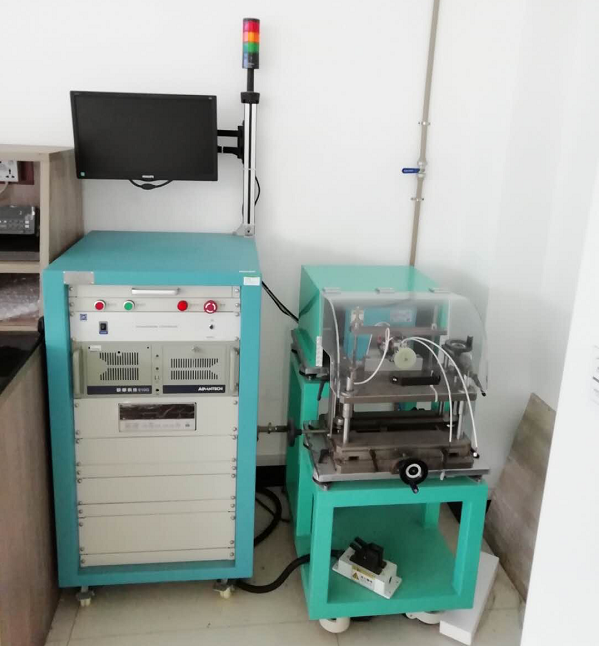

　　深圳某港資電器企業的串激電機的綜合性能測試：本設備主要測試交流串激電機;通過磁滯測功機給電機施加負載模擬電機實際運行工況檢查電機的：扭矩/轉速/輸出功率/電壓/電流輸入功率效率/溫升/壽命等參數。

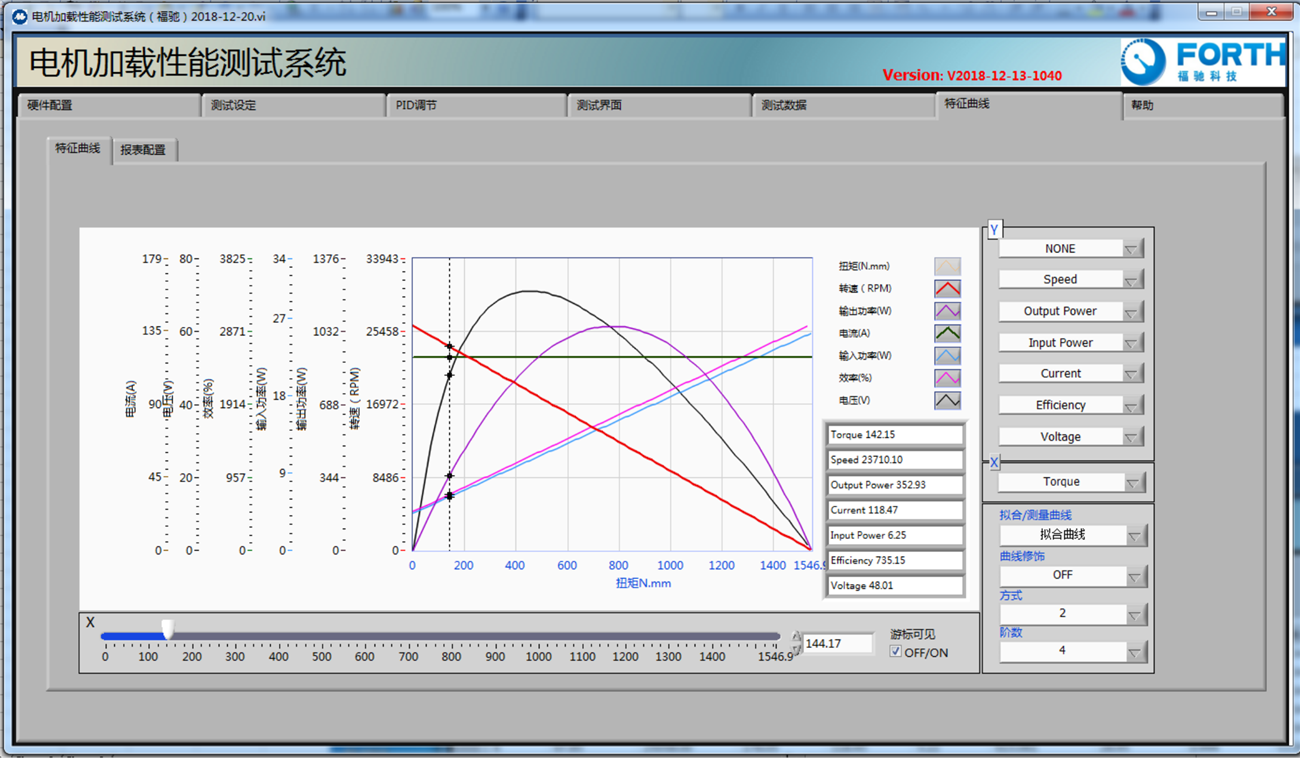

測試曲線

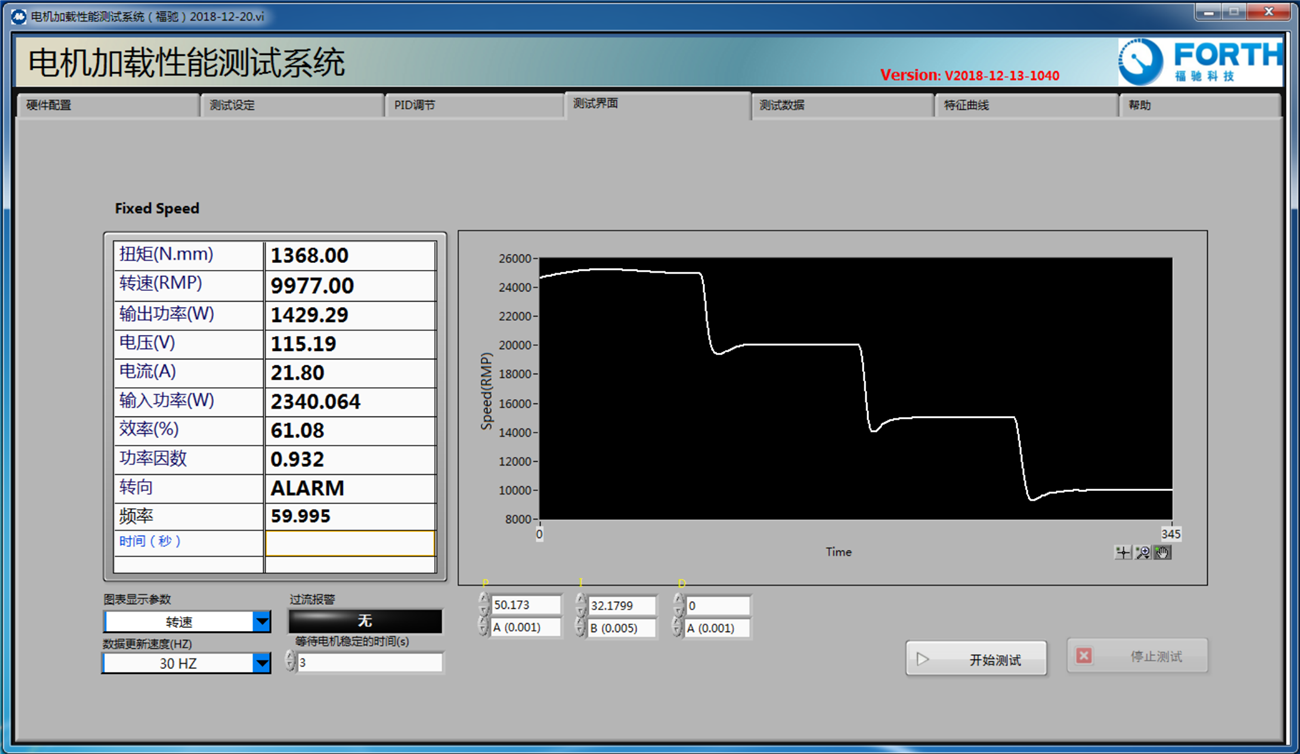

定轉速測試

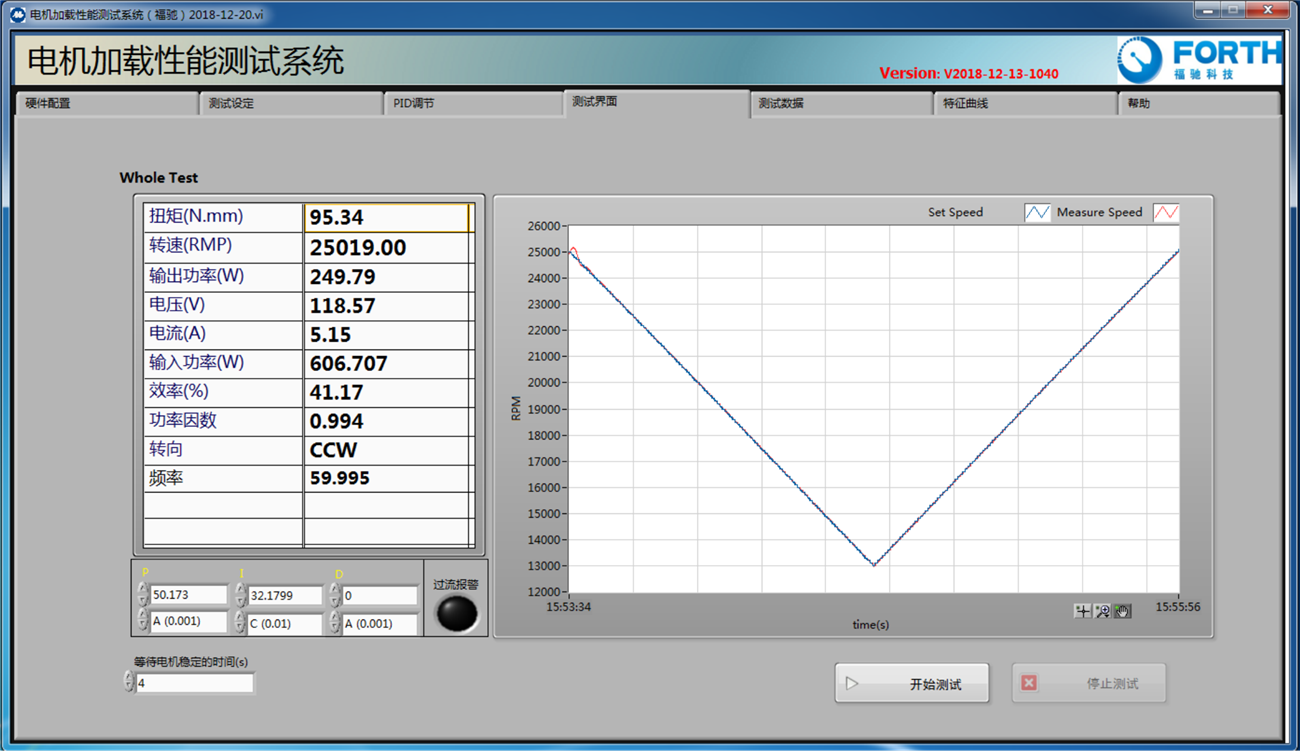

全程測試

　　功能特點：

　　1.空載性能測試：在規定的額定電壓河頻率下, 檢查電流/功率及功率因數。

　　2.溫升測試：在額定電壓下給電機增加負載或空載長時間運行電機通過K型熱電偶測試電機線圈溫度。

　　3.壽命測試：通過測功機給電機施加負載電機在額定電壓下運行不低于200小時。

　　4.測試軟件用LABVIEW編寫, 具有特色的測試與圖形繪制功能,可以計算并顯示多個參數(扭矩, 轉速, 輸出功率,電壓,電流, 輸入功率, 效率, 轉向等)

　　5.測試精度：扭矩：0.2%;轉速：0.1%;電壓/電流：0.1%。
