深圳某知名企業電機驅動研發中心訂制的C0.MTDD.CCW.01 是一款便捷;安全;高精度電機測試設備，由被測電機電源(AC/DC)、磁滯制動器、馬達測試夾具、扭矩轉速傳感器等組成。廣泛應用于步進與伺服電機及驅動的工程研發、產線測試。同時也可以固定一種電機來檢驗不同電機驅動器的壽命和性能。

　　功能特點：

　　1.機械機構

　　磁滯制動器輸出軸通過高精度彈性聯軸器與扭矩轉速傳感器的一端輸出軸連接，扭矩轉速傳感器另外一端輸出軸通過高精度彈性聯軸器與被測電機的輸出軸連接。安全方面涉及到旋轉部分的裝置全部由金屬+亞克力安全防護罩包裹。測試底板下安裝了6個減震座減小在測試時的振動帶來的測試誤差。

　　2.人機工程

　　操作方面涉及到便捷放置在測試底板上安裝了兩個把手方便移動設備。數據可視化方面為了考慮到測試時需要觀看顯示面板，顯示面板通過嵌入式結構安裝，方便實驗者一目了然。加載操作儀器放置在底板右側，通過L型支架支撐操作方便。

　　3.工作方式

　　通過電機驅動控制電機旋轉帶動扭矩轉速傳感器和磁滯制動器，通過可編程智能恒流源控制磁滯制動器加載，測量被

　　測電機和驅動的負荷能力，加載量程和精度:2A-1mA，扭矩量程和精度:10N.m-0.1% ，轉速量程和精度:10-10000RPM-0.1%

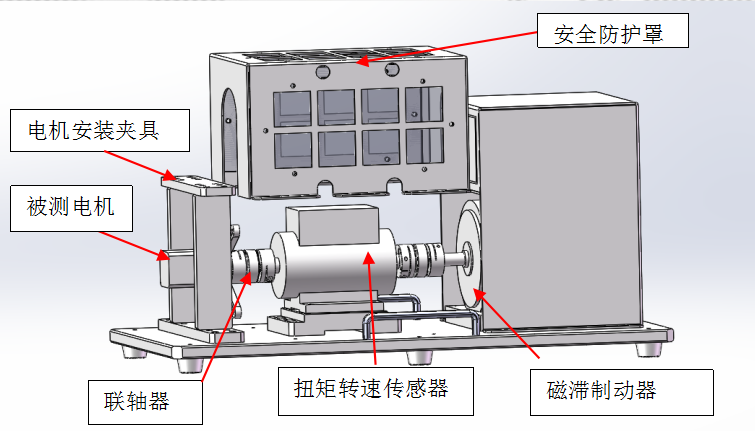

　　4. 內部結構說明

　　應用領域：

　　廣泛應用于步進與伺服電機及驅動的工程研發、產線測試。同時也可以固定一種電機來檢驗不同電機驅動器的壽命和性能
